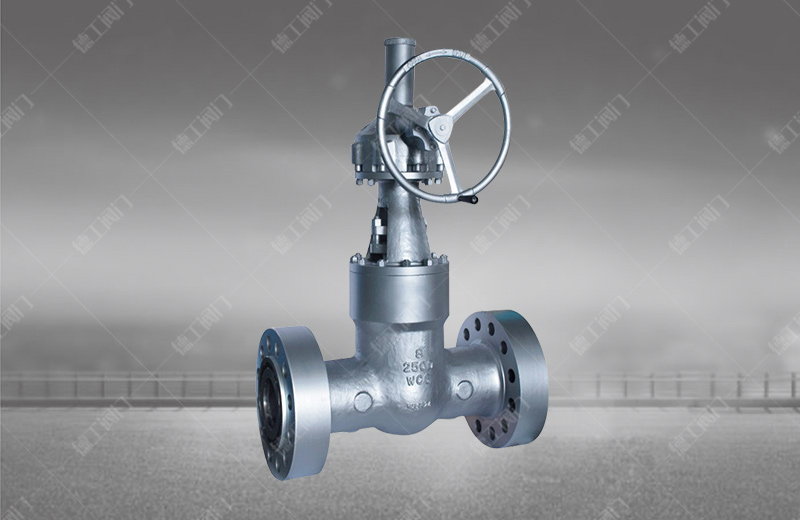

美標高壓自密封閘閥

技術參數

產品型號：Z541Y
公稱通徑：NPS 2"~32"
公稱壓力：900LB
閥體材質: 鑄鋼A216，WCB(碳鋼)；不銹鋼（CF8，CF8M，CF3M，CF3）；低溫鋼，鉻鉬鋼等
驅動方式: 電動、氣動、液動、齒輪等
設計制造：API600
檢驗和試驗：API598
法蘭尺寸：ASME B16.5
對焊尺寸：ASME B16.25
結構長度：ASME B16.10
溫度標準：ASME B16.34

產品詳情

產品概述

美標高壓自密封閘閥適用于Class900-1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

結構特點

1、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
2、閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，運動密封副硬度高，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、制造按ANSI B16.34、E101標準，可與進口直接配套使用。

壓力試驗

公稱壓力 PN(Lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力 PN(Lb)	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

閥門主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閘板	WCB	CF8	CF8M	Monel
閥桿	F6a	F304	F316	Monel	F304
閘板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

外形及結構尺寸

壓力級(LB)	DN	NPS	L			d	H	W	H1	W1	H2	W2
	(mm)	inch	L
	(mm)	inch	BW	RTJ	BW
600(PN110)	50	2	292	295	292	51	444	200	-	-	550	590
	50	2	292	295	292	51	444	200	-	-	550	590
	65	2-1/2	330	333	330	64	500	250	-	-	600	590
	80	3	356	359	356	76	558	280	585	310	660	590
	100	4	432	435	432	102	665	300	695	310	780	590
	125	5	508	511	508	127	760	350	790	310	850	810
	150	6	559	562	559	152	868	450	900	310	990	830
	200	8	660	664	660	203	1073	500	1110	310	1130	830
	250	10	787	791	787	254	1263	650	1300	460	1360	870
	300	12	838	841	838	305	1600	700	1650	460	1520	870
	350	14	889	892	889	337	1692	900	1750	460	1730	1170
	400	16	991	994	991	406.5	1835	900	1900	460	1840	1170
900(PN150)	50	2	368	371	368	51	458	280	-	-	832	590
	50	2	368	371	368	51	458	280	-	-	832	590
	65	2-1/2	419	422	419	62	550	280	-	-	880	590
	80	3	381	384	381	74	610	300	660	310	910	590
	100	4	457	460	457	100	702	350	750	310	1020	590
	125	5	559	562	559	125	850	400	900	310	-	-
	150	6	610	613	610	150	980	500	1060	460	1060	830
	200	8	737	740	737	201	1100	650	1140	460	1150	830
	250	10	838	841	838	252	1320	700	1370	460	1320	870
	300	12	965	968	965	303	1500	900	1560	460	1580	870
	350	14	1029	1038	1029	322	1900	900	1950	600	1660	1170
	400	16	1130	1140	1130	373	2050	900	2100	600	1780	1170
1500(PN260)	50	2	368	371	368	49	510	280	-	-	-	-
	50	2	368	371	368	49	510	280	-	-	-	-
	65	2-1/2	419	422	419	62	560	300	-	-	-	-
	80	3	470	473	470	74	620	350	670	310	960	590
	100	4	546	549	546	100	728	400	770	310	1040	810
	125	5	673	676	673	125	870	450	920	310	-	-
	150	6	705	711	705	144	1000	500	1070	460	1250	830
	200	8	832	841	832	192	1130	750	1180	460	1600	870
	250	10	991	1000	991	239	1360	900	1410	600	2150	870
	300	12	1130	1146	1130	287	-	-	1620	600	2380	1170
	350	14	1257	1276	1257	315	-	-	2020	600	2580	1170
