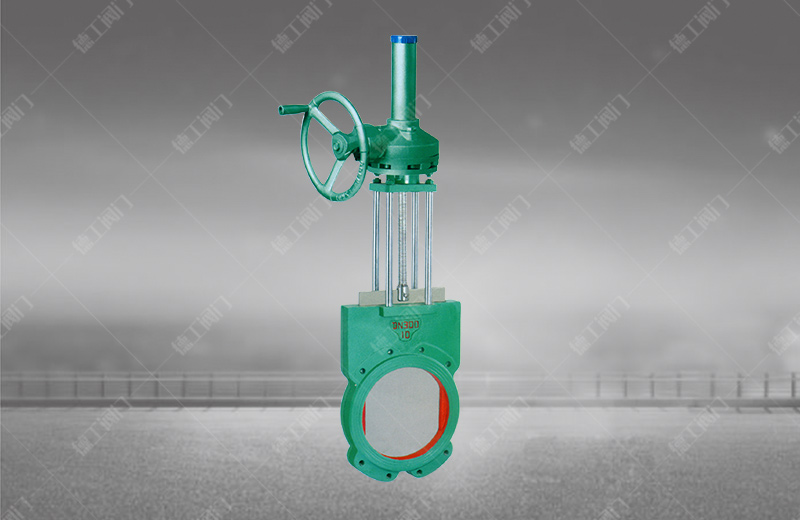

傘齒輪漿液閥

技術參數

產品型號：PZ573X
公稱通徑：NPS 2"～32"、DN50～800mm
壓力范圍：CL150、PN1.0～16.0MPa
工作溫度：-10℃~120℃
主體材質：碳鋼、不銹鋼
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

產品詳情

產品概述

傘齒輪漿液閥主要由驅動部分(錐齒輪)帶動絲桿，閘板啟閉取決于驅動部分(錐齒輪)順時針旋轉，閘板會隨著慢慢升起，閘板開啟。反之驅動部分(錐齒輪)逆時針旋轉，就是閘板關閉，停止介質流通。漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

產品特點

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔和石墨填料，密封可靠，操作輕便靈活。
4、驅動方式為傘齒輪。

性能參數

公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
1.0MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物等介質

主要外形及連接尺寸

MPa	DN	L	D	D1	H	N-M
1.0	50	40	125	95	425	4-M16
	65	40	145	110	475	4-M16
	80	50	160	127	505	8-M16
	100	50	180	149	580	8-M16
	125	50	210	174	655	8-M16
	150	60	240	199	745	8-M20
	200	60	295	250	890	8-M20
	250	70	350	310	1125	12-M20
	300	70	400	360	1325	12-M20
	350	96	460	416	1480	16-M20
	400	100	515	466	1645	16-M24
